[CKA] 컨테이너 운영 및 네트워크

게시 2025/05/01

24 분읽는 시간

컨테이너 모니터링

클러스터 운영에 있어 리소스 사용량 또는 문제 해결을 위해 모니터링을 사용할 경우가 있다. kubernetes는 이러한 모니터링을 지원하기 위해 경량 모니터링 도구(Metrics Server)를 지원하는데 kubectl top명령어를 사용하게 해준다.

설치 여부 확인

kubectl get deployment metrics-server -n kube-system

Metric Server를 사용해 node나 pod의 메모리, CPU 사용량 등을 확인할 수 있다.


kubectl top node           # 노드들의 CPU, 메모리 사용량 확인
kubectl top pod --all-namespaces  # 모든 파드의 사용량 확인
kubectl describe pod <pod-name>  # 파드 상세 정보 (이벤트, 상태 등 포함)
kubectl get events         # 클러스터 이벤트 확인 (CrashLoopBackOff 등)

이러한 경량 모니터링 도구이외에도 프로메테우스(오픈소스 모니터링툴), Grafana(프로메테우스의 시각화 툴) 등이 있다.

k8s 배포

Rolling Update

기존의 pod를 종료하고 새로운 pod를 생성하며 배포하는 무중단 배포를 위해 사용되는 개념

설정 yaml


strategy:
  type: RollingUpdate
  rollingUpdate:
    maxSurge: 1
    maxUnavailable: 1

maxSurge는 새 버전의 pod를 몇 개까지 더 추가할지를 뜻하며, maxUnavailable은 롤링 업데이트 중 사용할 수 없는 pod가 몇개인지를 설정한다.

Rollback

최근 변경된 Deploy를 이전버전으로 되돌리는 작업으로 rollout을 통해 배포 실패나 장애 발생시 유용하다.

kubectl rollout undo deployment myapp-deployment

만약 특정 revision으로 돌아가고 싶다면

kubectl rollout undo deployment myapp-deployment --to-revision=2

으로 특정 리비전으로 돌아갈 수 있다.

Multi-Container pod

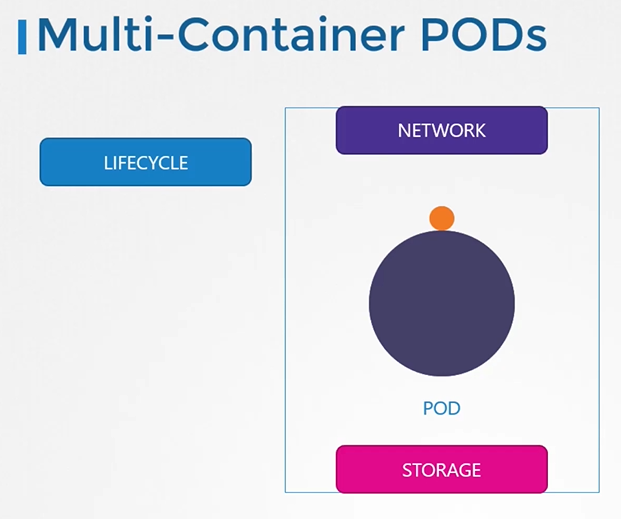

하나의 pod안에 둘 이상의 컨테이너가 존재하는 multi-container pod는 하나의 컨테이너 life cycle과 자원을 공유한다.

이런 방식은 Sidecar(보조 컨테이너 로그, 프록시), Adapter(데이터 변환)의 패턴에서 주로 사용된다.

Multi-Conatiner yaml


apiVersion: v1
kind: Pod
metadata:
  name: multi-container-pod
spec:
  volumes:
  - name: shared-logs
    emptyDir: {}  # 공유 스토리지

  containers:
  - name: main-app
    image: nginx
    volumeMounts:
    - name: shared-logs
      mountPath: /usr/share/nginx/html

  - name: log-writer
    image: busybox
    command: ["sh", "-c", "while true; do echo hello >> /logs/hello.txt; sleep 5; done"]
    volumeMounts:
    - name: shared-logs
      mountPath: /logs

여기서 추가된 emptyDir는 컨테이너 간의 파일 공유에 사용되며 각 컨테이너는 localhost를 통해 내부적으로 통신이 가능하다.

Probe

살아있어요? 컨테이너씨

kubernetes에서 컨테이너의 상태를 체크하기 위해 사용되는 개념으로 HTTP GET (특정 URL 접근)방식이나 TCP Socket (특정 포트 연결 테스트) 같은 방식으로 컨테이너의 health를 체크한다.

컨테이너가 가지고 있을 수 있는 상태는 총 3가지인데 아래 표와 같이 크게 정리된다.

Probe 종류	목적	실패 시 동작
Liveness Probe	“살아있냐?” 확인	실패하면 컨테이너를 재시작
Readiness Probe	“트래픽 받을 준비 됐냐?” 확인	실패하면 트래픽을 안 보냄 (Pod는 Running이어도 Ready 아님)
Startup Probe	“앱 시작됐냐?” 확인 (초기 부팅 오래 걸리는 앱용)	실패하면 컨테이너를 재시작

Liveness Probe

컨테이너가 무한 루프 등을 통해무응답 상태에 빠졌을 경우 컨테이너가 죽었다고 판단하여 재시작 정책을 시도한다.


livenessProbe:
  httpGet:
    path: /healthz
    port: 8080
  initialDelaySeconds: 5
  periodSeconds: 10

/healthz를 8080포트 최초 시작 5초후 호출하며 10초 간격으로 체크한다.

Readiness Probe

컨테이너가 준비되었을 때 Service 엔드포인트에 등록하고 만약 컨테이너가 적절하게 준비되지 않았다면, 등록하지 않아 Service가 애초에 트래픽을 보내지 않게 한다.


readinessProbe:
  exec:
    command:
    - cat
    - /tmp/ready
  initialDelaySeconds: 5
  periodSeconds: 5

/tmp/ready 파일이 존재하면 준비된 것으로 간주한다.

Startup Probe

일부 컨테이너에서는 어플리케이션이 느리게 기동될 수도 있다. 이럴 경우 시작이 완료되기전 까지 Liveness/Readiness Probe를 무시한다.


startupProbe:
  httpGet:
    path: /startup
    port: 8080
  failureThreshold: 30
  periodSeconds: 10

/startup을 호출하는데 30번 실패하면 컨테이너가 죽었다고 판단한다.

k8s Upgrade

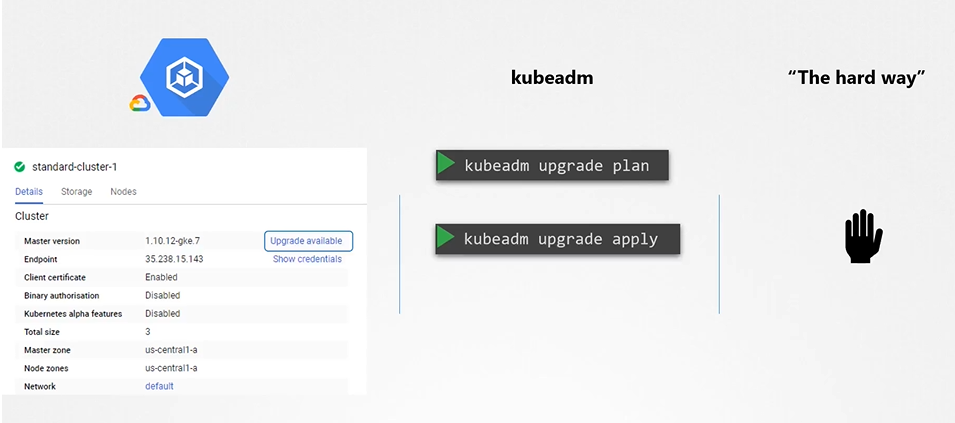

k8s cluster를 업그레이드 하는데 있어, 다양한 환경에 따라 방법이 달라진다.

GCP를 사용한다면 쉽고 빠르고 간편하다! (안알아봄)
kubeadm을 사용하기(배운 것)
혼자 하기(현재 수준이 아님)

일반적으로 GCP를 사용하거나, kubeadm을 사용하여 업그레이드 한다고 한다.

CKA 시험 및 순수 k8s 환경에서 주로 사용하는 kubeadm을 활용한 업그레이드에 대해 알아보자.

Master Node 업그레이드 하기

MasterNode에는 서비스에 기동되는 pod가 존재하지 않는다. 비록 controlplane같은 관리형 pod가 존재하지만 이런건 사소하다.


	$ kubectl drain master --ignore-daemonsets --force
	$ apt-get upgrade -y kubeadm=1.13.0-00
	$ apt-get upgrade kubelet=1.32.0-00
	$ systemctl restart kubelet

kubeadm과 kubelet을 업그레이드 함으로써 master Node의 업그레이드가 완료되었다.

Master Node에서 drain을 해야하는 이유? Node를 업그레이드하면서 kubelet을 비롯한 static pod들 또한 재기동 되어진다.

Worker Node 업그레이드 하기

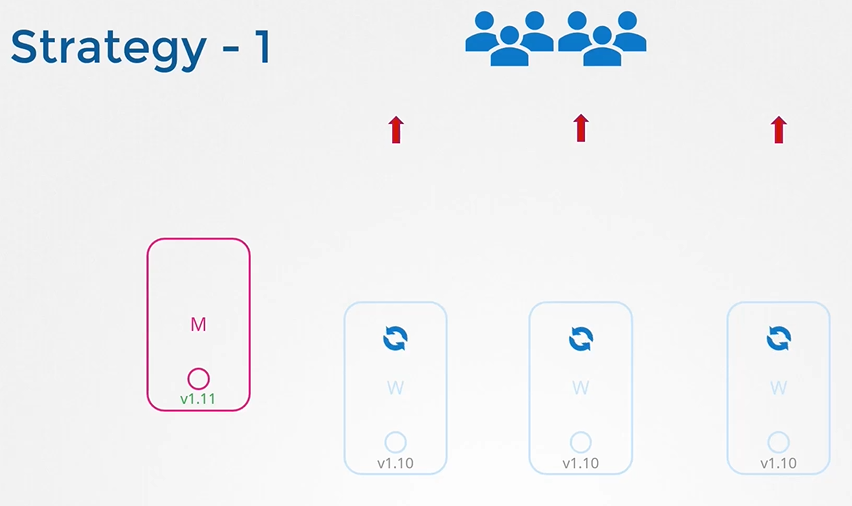

Worker Node는 실제 서비스가 가동되어지는 Pod가 있는 Node이다. 업그레이드는 즉 일시적인 서비스 다운을 의미하기에 Node Upgrade 전략을 확인할 필요가 있다.

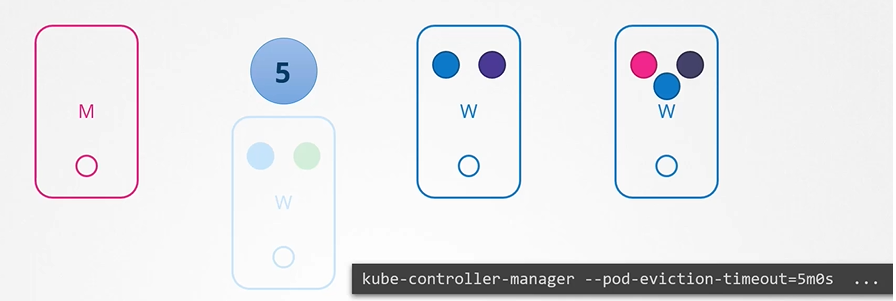

만약 Node에 다양한 Pod가 기동된 상태에서 Node가 작동불가 상태가 된다면 시스템은 5분간 해당 Node에 Pod들을 유지한다.

그 시간동안 replica가 관리하는 pod들은 다른 node로 재기동하지 않고 대기하고 있지만, 해당 시간이 초과된다면 replica로 관리되는 pod들은 다른 node에서 새롭게 재기동 되어진다. 단, 일반 pod들은 삭제되고 완전히 사라진다.

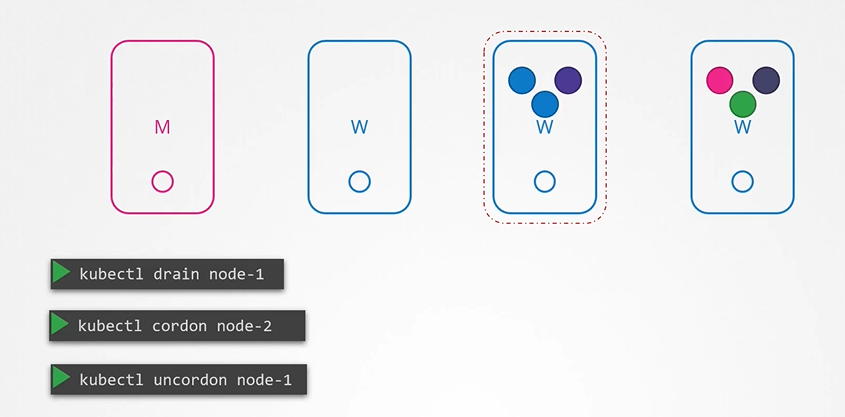

만약 Node의 정비를 이유로 해당 Node가 일정시간 서비스 지장 없이 무결한 상태로 중지될 필요가 있다면? drain명령어를 사용한다.

drain명령어 사용시 deployment가 관리하지 않아도 해당 node의 pod들은 다른 node에서 재기동 되어지며, 해당 node에는 스케줄러가 pod를 스케줄링하지 않는다.

drain명령어 이외에도, cordon 명령어와 uncordon 이 있는데 cordon은 해당 node에 pod들을 지금 당장 옮기지는 않지만 새로운 pod가 이 node에서 스케줄링 되지 않도록 설정하며 uncordon은 drain 또는 cordon 상태여 스케줄링 되지 않은 node를 다른 pod들도 스케줄링 가능하도록 lock을 해제하는 명령어이다.

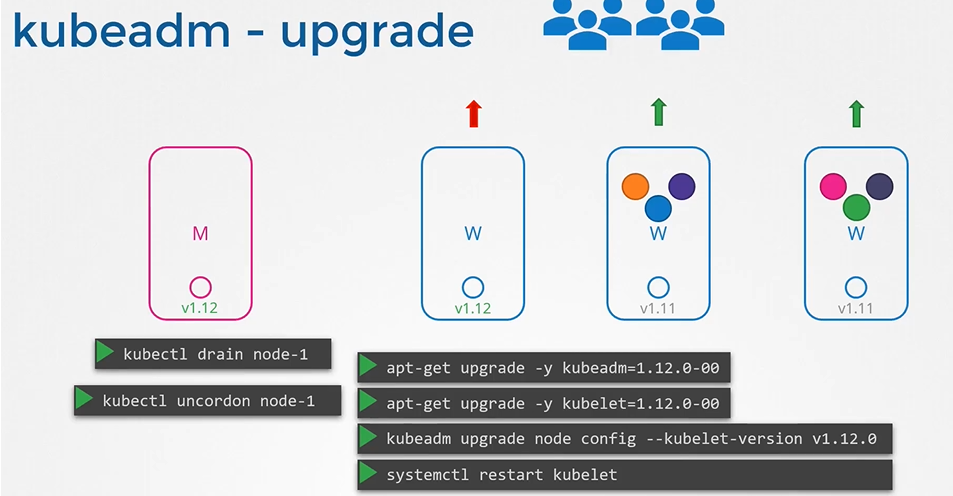

이를 바탕으로 worker node를 업그레이드 하는 방식에는 하나의 Node를 drain시키고 kubeadm과 kubelet을 업그레이드 하는 방식이 주로 사용된다.

업그레이드가 정상적으로 끝났다면 uncordon을 반드시 해줘야한다.

worker node 하나를 down 시키고 하는것보단, 새로운 업그레이드 된 Node를 하나 기동시키고 하나의 구 node를 drain 시켜서 점진적으로 새로운 Node들로 대체되게 하는 방식도 존재한다!

k8s에서의 네트워크

일반적인 물리적 장비가 없는 pod들은 클러스터 내 어디서든지 서로 통신이 가능해야한다.(라우팅 가능) 이러한 내부 통신을 위해 DNS라는 개념 특히 CoreDNS라는 개념을 사용하는데 pod 내부에서는 svc.cluster.local 형식으로 서비스 이름을 조회 가능하다. 이런 클러스터에 kube-dns라는 이름으로 서비스가 등록되어져 있다.

일반적으로 Docker에서는 bridge라는 개념을 사용하는것과 달리 CNI 플러그인을 사용한다.

이런 CNI 플러그인은 Calico, Flannel 등 다양한 종류가 있는데 공통적으로 pod의 ip 할당 및 라우팅 규칙 추가의 역할을 담당한다.

CNI	특징	구조 방식	장점	단점
Flannel	가장 단순, 많이 쓰임	VXLAN, host-gw	설치 간편	정책 제어 없음
Calico	고급 기능, 실무 선호	BGP, IP-in-IP	네트워크 정책, 퍼포먼스 좋음	복잡함
Weave	자동화 & 간편함	VXLAN + 암호화	설치 간단, 암호화 가능	성능 이슈 (VXLAN 오버헤드)

Pod 네트워킹

pod끼리 통신은 가능하다(심지어 서로 다른 노드에 있어도!) 이런 구현을 위해 k8s에서는 veth라는 가상의 이더넷 페어로 pod ↔ CNI(cni0) 연결을 한다. 이 cni0은 같은 node안에서는 직접 다른 노드는 라우팅을 통해 통신을 제공한다.

즉 CNI는 pod 통신에 있어 자동으로 라우팅 정보나 터널을 구성해준다!

Service Networking

Pod IP는 동적이다. Pod가 죽고 재시작한다면 IP주소가 바뀐다.(동적 IP) 이로인해 Pod의 IP를 통해 통신하는것은 비효율적이기에 Sercice를 통해 통신을 한다.

Cluster IP는 Service가 사용하는 기본 타입으로 동적 IP가 아닌 고정 IP를 사용한다. 그리고 각 Pod마다 배정(kube-proxy)되어 LoadBalancer 역할을 수행한다. 하지만 Cluster-IP는 Node 내부 통신용으로 Node 외부에서는 접근할 수가 없다

Cluster IP


**apiVersion: v1
kind: Service
metadata:
  name: local-cluster
spec:
  ports:
  - port: 80
    targetPort: 80
  selector:
    app: nginx**

Kube-proxy는 Pod와 Svc를 연결하는 역할을 한다. 일반적으로 iptables나 ipvs를 이용해서 연결을 관리하는데, Cluster IP로 요청시 kube-proxy가 table 기반으로 Pod로 라우팅 해주는 형식이다.

Service 생성하기

kubectl expose deployment myapp --port=80 --target-port=8080 --name=myapp-service

k8s DNS

네트워크 상에서 목적지를 찾아가기 위해 사용되는 것인 IP와 Port 정보이다. 그리고 DNS는 해당 도메인을 IP + Port로 해석하게 해주는 네트워크의 필수적인 개념 중 하나이다.

A 레코드

Address Record라고 불리는 이 식은 도메인 이름을 IP 주소로 바꿔주는 것으로

unggu0704.github.io/learninghub/→ 142.250.206.46

라면 142.250.206.46 가 A-레코드라고 불린다.

CNAME 레코드

unggu0704.github.io/learninghub/ → unggg0704.github.io

특정 도메인에 대한 alias로 IP + Port를 알고 싶으면 이 친구에게 물어보라는 방식이다.

PTR 레코드

IP → 도메인의 역방향 이다.

k8s에서는 하나의 클러스터 안에서 이러한 개념들을 사용하는 바로 CoreDNS서비스이다.

CoreDNS는 kube-system 네임스페이스 안에 Deployment 형태로 실행되고 있다.

이를 통해 Pod들은 서로 도메인 이름으로 통신할 수 있는데 주로 아래와 같이 이름이 지어진다.

http://my-service.default.svc.cluster.local

이 url을 하나하나 뜯어내면 my-service는 서비스 이름 default는 네임스페이스 svc는 서비스 그리고 cluster.local은 해당 svc의 상위이다.

이러한 DNS 이름은 모든 Service가 가지고 있다.

만약 해당 URL의 ip를 알고 싶다면 nslookup이 유용하다.

nslookup my-service

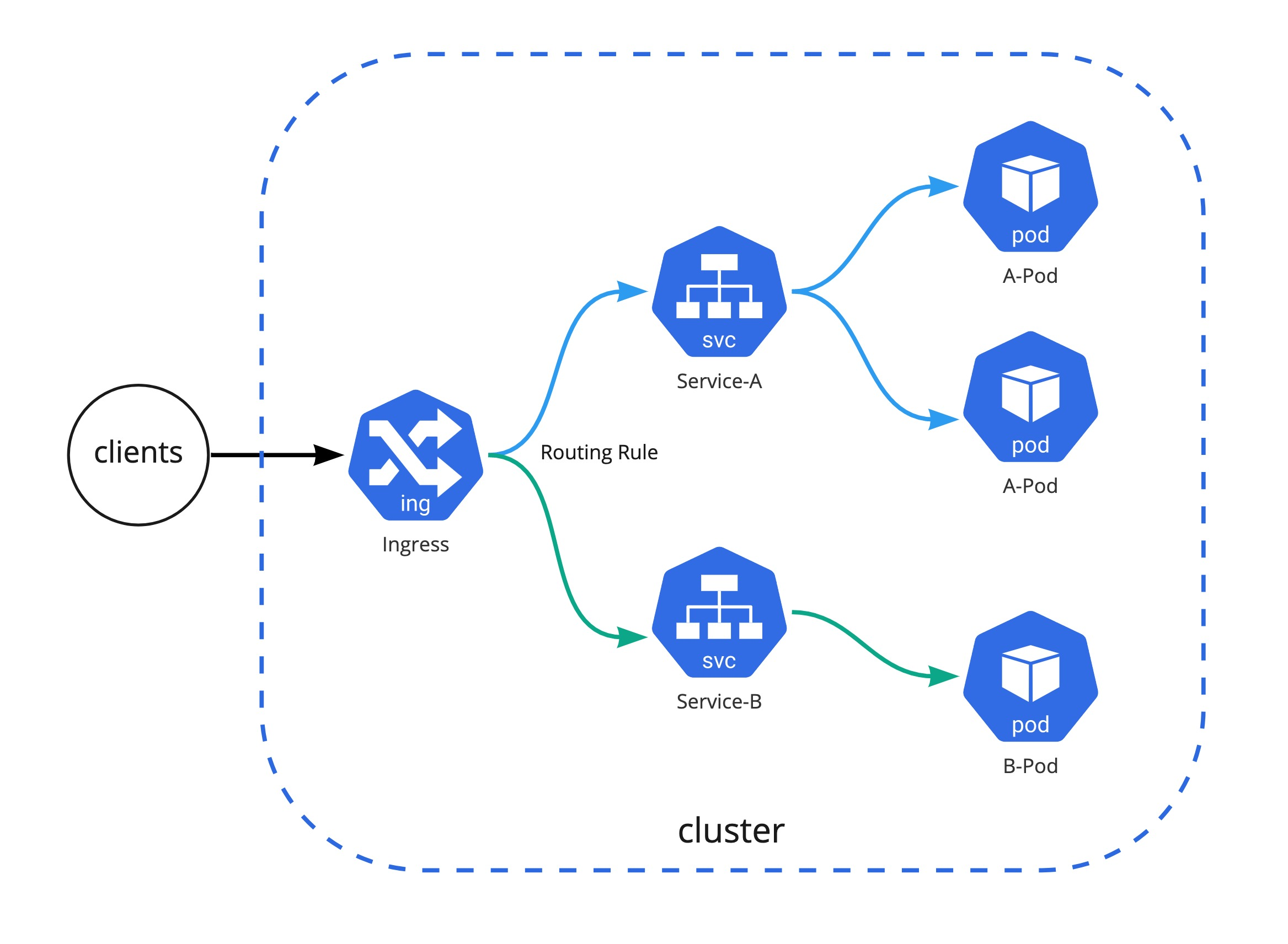

Ingress

일반적으로 하나의 pod-service 사이에서 서비스를 제공하기 위해서 Load Balancer가 사용된다. 하지만 다양한 Service가 생기고 요구사항에 따라 분류될 수 있는 수십개의 Service가 생긴다면 이를 관리하기도 어려울 뿐더러 L4의 갯수 증가로 인해 클라우드 비용이 높게 측정될 수 있다.

하나의 클러스터 내에서 L4 앞에서 이런 분산을 관리해주는 L7의 성질을 가진 오브젝트로 Ingress가 있다.

일반적인 L7의 기능에서 경로 기반과 호스트(URL)기반 라우팅과 SSL/TLS 같은 기능 지원이 되는 특징이 있다.

Ingress Controller

Ingress 객체는 스스로 동작하지 않는다. 언제나 이를 처리해줄 Ingress Controller가 필요하다. 주로 nginx Ingress Controller 가 인기가 많으며 Trafik, Istio등이 대표적이다.

아래에는 Niginx Ingress Controller를 사용한 Ingress yaml이 있다.


apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: example-ingress
  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: /
spec:
  ingressClassName: nginx        # IngressClass 이름 참조
  rules:
  - host: example.com
    http:
      paths:
      - path: /app
        pathType: Prefix
        backend:
          service:
            name: my-web-service
            port:
              number: 80

하나의 서비스만 들어가 있다고 가정한 Ingress이다. host에는 서비스의 url 정보를 입력하고 그 뒤 paths에는 요청 경로를 적는다. 특히 pathType에는 Prefix또는 Exact를 입력하는데 Prefix의 경우 앞에만 맞으면 뒤에 어떠한 추가 경로가 와도 매칭해준다. /app/bar/... 도 매칭한다는 소리!

Exact의 경우 /app만 매칭한다. CKA 시험에서는 반드시 pathType을 지정해야한다고 한다.

여러개의 host를 가진 라우팅


apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: multi-host-ingress
spec:
  ingressClassName: nginx        # IngressClass 이름 참조
  rules:
  - host: app1.example.com
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: app1-service
            port:
              number: 80
  - host: app2.example.com
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: app2-service
            port:
              number: 80

host의 종류에 따라 받는 service의 트래픽이 달라진다!

Ingress와 TLS

대부분의 사용자 접속은 HTTPS로 접속을 통해 이루어진다. 이를 위해 TLS 인증서를 필요하며 k8s에서는 이런 인증서(Secret)를 Ingress에서 로드하여 HTTPS 통신에 사용할 수 있다.

먼저 아래와 같은 tls타입의 Secret이 있다고 가정


kubectl create secret tls tls-secret \
  --cert=path/to/tls.crt \
  --key=path/to/tls.key

그리고 아래와 같이 기존의 Ingress에 tls secret을 적용한다.


apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: tls-ingress
spec:
  tls:
  - hosts:
    - example.com
    secretName: tls-secret
  rules:
  - host: example.com
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: my-service
            port:
              number: 80

당연하게 secretName등은 이전에 만든 secret과 이름이 일치해야한다.

이렇게 설정하면 Ingress Controller는 TLS Secret을 지속적으로 감시하고 만약 변경시에는 자동으로 로딩되어 새로 갱신하는 작업을 진행한다.

GateWay API

단일 진입점이 되는 Ingress를 멀티 테넌시를 지원하는 GateWay, HTTPRout, GatewayClass등으로 분리하고 HTTP,HTTPS를 넘어 TCP, UDP를 관리한다.

GateWayClass 해당 Gateway가 어떤 종류의 Gateway인지 정의한다. Nginx, istio 등등..

GateWay 실제 네트워크가 진입하는 리소스

HTTPRoute URL 경로 및 호스트 기반하여 라우팅을 정의한다.

주로 GateWay + HTTPRoute를 사용하여 서비스를 라우팅한다.

GateWay.yml


apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: example-gateway
spec:
  gatewayClassName: example-class
  listeners:
  - name: http
    protocol: HTTP
    port: 80

HTTPRoute.yml


apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: example-httproute
spec:
  parentRefs:
  - name: example-gateway
  hostnames:
  - "www.example.com"
  rules:
  - matches:
    - path:
        type: PathPrefix
        value: /login
    backendRefs:
    - name: example-svc
      port: 8080

Storage Class

동적 volume provisoning을 제공 PVC 생성시 자동으로 PV를 만들어준다.

기존 관리자가 PV를 만들면 사용자나 시스템이 PVC를 만들어 적합한 PV <-> PVC 바인딩을 진행하였다.

하지만 StorageClass는 사용자가 SC를 통해 PVC를 만들면 StorageClass가 자동으로 적합한 PV를 생성과 동시에 이를 바인딩하는 기능을 제공한다.

예시


apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: my-storage-class
provisioner: kubernetes.io/no-provisioner  # 중요!
parameters:  # provisioner별로 다름
  type: gp2
reclaimPolicy: Delete  # Delete, Retain, Recycle
allowVolumeExpansion: true  # 볼륨 확장 허용
volumeBindingMode: Immediate  # Immediate, WaitForFirstConsumer

yml 파일 중 provisioner에 대해서 AWS나 Azure 같은 GCP에 의해 달라진다.

Exercise

local-sc라는 StorageClass를 만들어야한다. 이에 대한 명세(Specification)은 아래와 같다.

provisioner는 kubernetes.io/no-provisioner여야한다.
WaitForFirstConsumer Volume과 바인딩 되어야한다.
Volume의 확장은 허용되어야한다.

Solution


apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: local-sc
provisioner: kubernetes.io/no-provisioner
volumeBindingMode: WaitForFirstConsumer
allowVolumeExpansion: true
